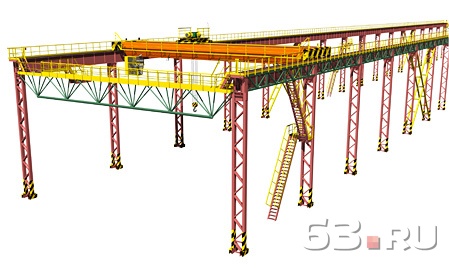

Встроенная крановая эстакада

Встроенная крановая эстакада.
Крановая эстакада предназначена для установки однобалочного или двухбалочного мостового крана на подкрановый путь.
крановая эстакада опорного однобалочного мостового крана (опорной кран-балки)
крановая эстакада опорного двухбалочного мостового крана.
Можно выделить два основных типа крановых эстакад:

встроенная в существующее здание
свободностоящая крановая эстакада
Для любого типа крановой эстакады характерны следующие основные параметры:
L — пролет кранового пути (расстояние между осями рельсов)
Lэ — пролет эстакады (расстояние между осями колонн эстакады)
Ш — расстояние между осями колонн вдоль кранового пути
У. Г. Р.— расстояние по высоте между нулевой отметкой (землей, полом) и поверхностью катания кранового рельса

Встроенная крановая эстакада монтируется внутри уже существующего производственного помещения.
Опорные колонны крановой эстакады монтируются на поверхности пола на опорных плитах. Поперечная устойчивость достигается перераспределением нагрузки на элементы существующего сооружения.

Продольная устойчивость достигается благодаря горизонтальным фермам, которые служат связями и устанавливаются в каждой ветке кранового пути.

После монтажа опорных колонн устанавливается подкрановая балка и монтируется подкрановый путь (рельс или квадрат).
В результате встроенная крановая эстакада обладает высокой устойчивостью и обеспечивает бесперебойную работу кранового оборудования.
